在變配電運轉中，直流屏是配電室及變電站不行缺少的電力設備，在電力體系的穩定運轉和供電上占有很大的作用。直流屏是直流電源操作體系的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏。
一，直流屏的方便應用。
直流屏是一種全新的數字化操控、維護、管理、丈量的新式直流體系。監控主機部分高度集成化，內含絕緣督查、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中心信號等功用。
直流屏體系為長途檢測和操控供給了強壯的功用，并具有遙控、遙調、遙測、遙信功用和長途通訊接口。經過長途通訊接口可在遠方取得直流電源體系的運轉參數，還可經過該接口設定和修改運轉狀況及定值，滿足電力自動化和電力體系無人值守變電站的要求。
二，直流屏的組成和作業原理：
1，正常情況下，由充電單元對蓄電池進行充電的同時并向常常性負載(繼電維護設備、操控設備等)供給直流電源；

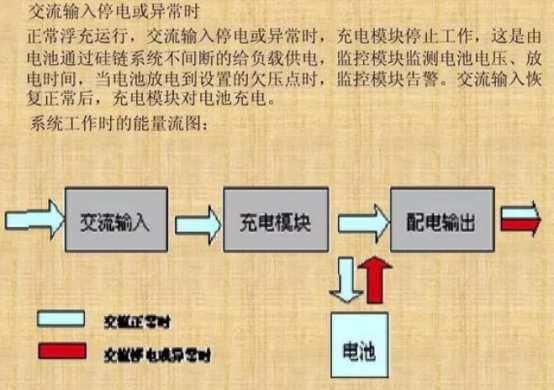

2，當操控負荷或動力負荷需較大的沖擊電流(如斷路器的分、合閘)時，由充電單元和蓄電池一同供給直流電源； 3，當變電所溝通中斷時，由蓄電池組獨自供給直流電源。
三，直流屏有效地保證著電力設備的運轉穩定，但是當直流屏呈現問題的時分，咱們需求立馬進行檢修和維護，其間直流屏接地毛病是直流屏毛病中呈現頻率最高的，也是常常簡單產生的毛病。
直流屏接地毛病現象及毛病處理方法。
一:接地現象：
直流體系是絕緣體系，正常時，正、負極對地絕緣電阻持平，正、負極對地電壓平衡。產生一點接地時，正、負極對地電壓產生變化，接地極對地電壓下降，非接地極電壓升高，也就是說，正極接地時，負極對地電壓升高（絕對值），負極接地時，正極對地電壓升高。如220直流體系，正常作業時，正極對地電壓+110V，負極對地電壓-110V，負極接地后，正極對地電壓變?yōu)?/span>220V。
二:查找方法：
直流回路支路多、散布廣，接地址欠好查，相對有效的方法是拉路試探法。即分別對每路空氣開關或熔斷器拉閘停電，若停電后直流接地現象消失，說明接地址坐落本空氣開關操控的下級回路中；若現象繼續存在，說明下級回路沒有接地。經過拉路尋找，可將接地址限定在某個空開操控的直流回路中，再經過解開電纜芯，將接地址限定在室內或室外部分；再經過拔出插件，可將接地址限定在插件內和插件外。
經過層層分解、一段段排除，終究可將接地址定坐落一段簡略回路中，再用搖表對回路中的每根接線搖測絕緣，把接地址進一步限定在幾根導線或幾顆端子上，經過仔細觀察，重復接觸，接地址終會“暴露無遺”的。
三:查找過程：
直流體系中的空氣開關或熔斷器是分層分級配置的，一般由總路空開、分路空開串聯而成，兩級空氣開關將直流回路分成了三段。兩級空氣開關分別是直流屏總路空氣開關和各設備分路空氣開關，三段回路分別是直流母線及其引出線回路、總路空開饋出的電纜和橋接母線回路、分路空開饋出的維護、操控、監督、儲能回路。其間，第三段回路數量最多、接線最復雜、接地幾率最高，簡直一切的直流接地都呈現在這一段。
要想趕快找到接地址所屬空開，接地的確切方位和確切原因，就必須對三段回路的構成、作用和現場具體方位非常熟悉，所以查找直流接地的第一步就是熟悉現場直流體系接線。只有熟悉了接線，心中有了數，才干在拉路尋找時不漏拉、不錯拉、不重復拉。
舉例：如果擺開某支路路空氣開關后，接地極母線對地電壓馬上升高到110V左右，則接地址就坐落該空開操控的下級回路之中。
四，彌補的一些常見的直流屏接地毛病原因。
1.由下雨氣候引起的接地。在大雨氣候，雨水飄入未密封嚴實的野外二次接線盒，使接線樁頭和外殼導通起來，引起接地。例如瓦斯繼電器不裝防雨罩，雨水進入接線盒，當積水吞沒接線柱時，就會產生直流接地和誤跳閘。在繼續的小雨氣候（如梅雨天），濕潤的空氣會使野外電纜芯破損處或許黑膠布包扎處，絕緣大大下降，然后引發直流接地。
2.由小動物破壞引起的接地。當二次接線盒（箱）密封欠好時，蜜蜂會鉆進盒里筑巢，巢穴將接線端子和外殼連接起來時，就引發直流接地。電纜外皮被老鼠咬破時，也簡單引起直流接地。
3.由擠壓磨損引起的接地。當二次線與滾動部件（如常常開關的開關柜柜門）靠在一同時，二次線絕緣皮簡單受到滾動部件的磨損，當其磨破時，便造成直流接地。
4.接線松動掉落引起接地。接在斷路器機構箱端子排的二次線（如10kV開關機構箱內的二次線），若螺絲未緊固，則在斷路器多次跳合時接線頭簡單從端子中滑出，搭在鐵件上引起接地。
6.誤接線引起接地。在二次接線中，電纜芯的一頭接在端子上運轉，另一頭被誤認為是備用芯或許不帶電而讓其裸露在鐵件上，引起接地。在拆除電纜芯時，誤認為電纜芯從端子排上解下來就不帶電，然后不做任何絕緣包扎，當解下的電纜芯對側還在運轉時，本側電纜芯一旦接觸鐵件就引發接地。
7.插件內元件損壞引起接地。為抗干擾，插件電路設計中通常在正負極和地之間并聯抗干擾電容，該電容擊穿時引起直流接地。
