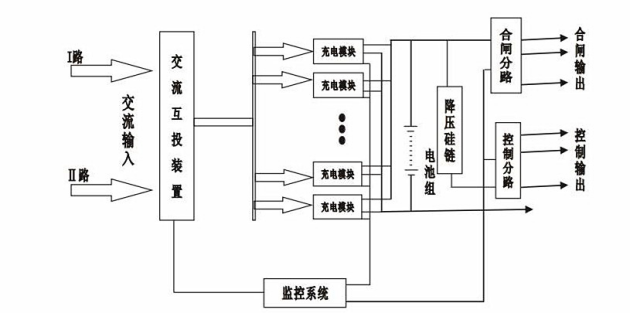

直流屏的結構
交流配電模塊從低壓配電柜處接入市電，運用雙電源自動切換開關結束主、備用電源之間的切換后向充電模塊供應交流電。播送傳媒供配電體系直流屏中的充電模塊一般由多個充電模塊并聯組成，經過降壓、整流，將220V市電轉化成體系預設幅值的直流電壓，詳細幅值可根據供配電體系特征靈敏挑選。
配電監控模塊的構成相對復雜些，由監控單元或監控電路構成，在體系內添加監控模塊，可實時收集母線體系絕緣性以及電池溫度、電壓、電流等信號，了解直流屏的工作情況[1]。監控單元作為該模塊首要中心，收集到的全部信號均需于此結束處理核算及剖析，結合剖析成果得出指令反應，便當對體系工作情況參數做針對的調整。此外監控模塊還供應人機的交互功用，合作液晶觸摸屏，處理人員可直接打開信息調取或參數設置。降壓硅鏈的首要效果為控制母線體系鏈路電壓。
2直流屏工作原理
直流屏工作進程簡化為充放電的循環。當蓄電池電量足夠時處于浮充情況，由充電模塊向開關柜控制母線體系跟合閘母線體系等設備供應小電流。若發生斷電現象，關閉充電模塊，由蓄電池向負載供應電能，保證斷電后，高壓開關柜等設備仍可正常工作一段時間，為缺點打掃爭奪最大的時間差，防止呈現傳達信號間斷的情況。當電路恢復正常充電模塊則重新啟動，向母線體系等設備繼續供應小電流，并對蓄電池充電，布滿后切換成浮充情況。
因電網供電間斷或供配電體系缺點而發生斷電后，直流屏仍可供應安穩的電源，并將有關缺點信息傳輸至中央控制中心，并進行聲光報警，提示處理人員第一時間重視缺點信息以便在最短時間內進行缺點檢修，恢復體系的正常供電。
3直流屏效果優勢
以某省的電臺供配電體系為例，對直流屏在播送傳媒供配電體系中的效果優勢為說明。直流屏為智能免維護直流電源屏的簡稱，在許多大型變電所中均有設備，如該省級的電臺發信體系機房的10kV配電室裝有直流屏。高壓開關柜直接或高壓電網相接，這一電壓無法滿足開關柜合閘母線體系、控制母線體系等元件的供電需求，此外若發生電路突發間斷問題，充分恢復需求倒閘，而運用直流屏作為高壓配電室各類設備的直流供電電源，以上問題均能有用處理。
該省級的電臺現在具有多檔日子、新聞、休閑類播送節目，為應對融媒體給傳統播送電臺打開帶來的沖擊，電臺高度重視節目的創新質量提高作業。跟著電臺轉型打開的深化，其通信傳輸體系對供配電體系工作安穩性、繼續性提出極高要求?，F(xiàn)在該播送電臺發信體系內，設備許多不同類型的發射機，一同裝備制冷、通信等其他輔助性設備，對高壓電的需求量高。為保證供電連續性提高電臺節目輸出質量，該電臺供電室的高壓開關柜設備數字化直流屏作為直流電源，除高壓開關柜外電臺配電室中央信號屏也由直流屏供應直流電源，并供應電源的處理、維護、失常預警等功用。其間電池處理結合電臺工作需求，標準調理均浮充轉化參數，對電源的充電電流、溫度等進行調理。電池維護功用首要是能參考到直流屏的電池缺點率高，對充電電池做均充維護，然后下降缺點發生概率，延伸電池壽數。失常預警功用用于分流器斷線、母線體系欠壓、交流欠壓等現象進行預警提示。
總體來說，直流屏在播送傳媒供配電體系中的運用大大提高了供配電體系的供電安穩性便當打開體系的處理活動最大極限減少斷電缺點，保證單位各項信息傳達活動順暢打開。
